La determinazione dei corretti valori di precarico e coppia di serraggio è influenzata da decine di parametri.
Per questo motivo le sole tabelle di coppia e precarico non sono sufficienti per la scelta dei valori idonei da applicare ad un determinato sistema di fissaggio filettato, facendo così aumentare sistematicamente scarti, rotture post vendita, malfunzionamenti e reclami dei clienti.

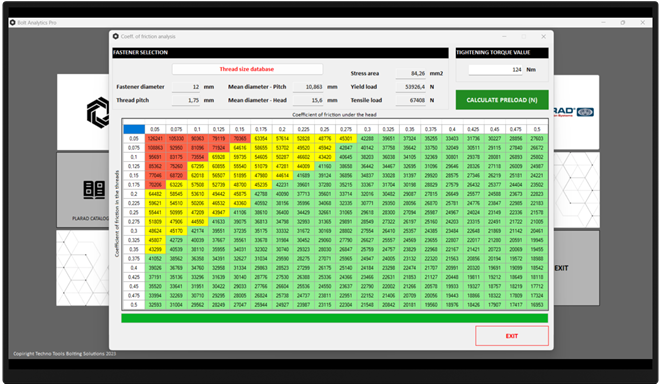

⇾ Attrito nei filetti;
⇾ Attrito sotto la testa del dado/bullone;
⇾ Materiale del dado/bullone;
⇾ Materiale delle sezioni che compongono il giunto;
⇾ Attrito tra le sezioni a contatto;
⇾ Lunghezza del bullone e spessore del giunto interposto;
⇾ Determinazione delle forze di taglio agenti nel giunto;
⇾ Tightening Factor dovuto al metodo di serraggio utilizzato;
⇾ Rigidezza del giunto;
⇾ Resistenza a fatica dovuta a carichi dinamici;
⇾ Perdita o aumento del precarico nel bullone in base alla temperatura di esercizio;
⇾ Determinazione delle perdite di carico dovute all'appiattimento delle asperità sulla superficie del materiale del giunto.

Sono solo alcuni dei parametri che Bolt Analytics PRO analizza e incrocia durante la fase di analisi.

4. Analisi completa del giunto bullonato - VDI2230 Guidelines

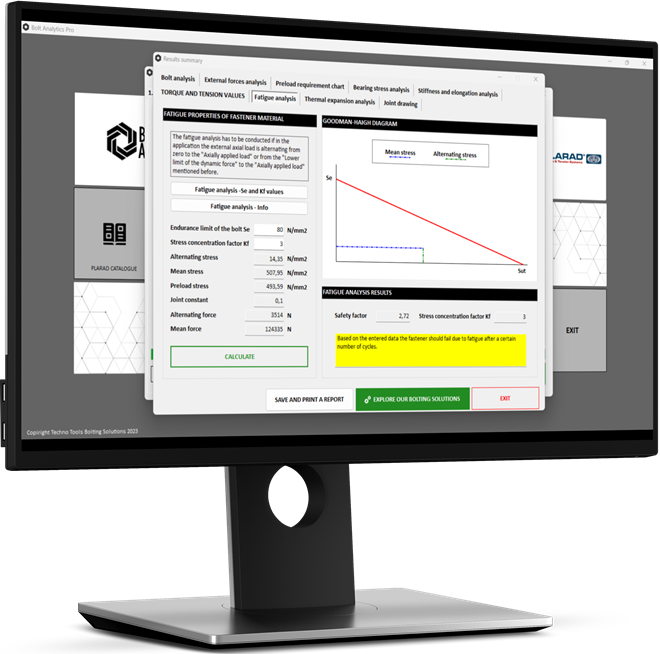

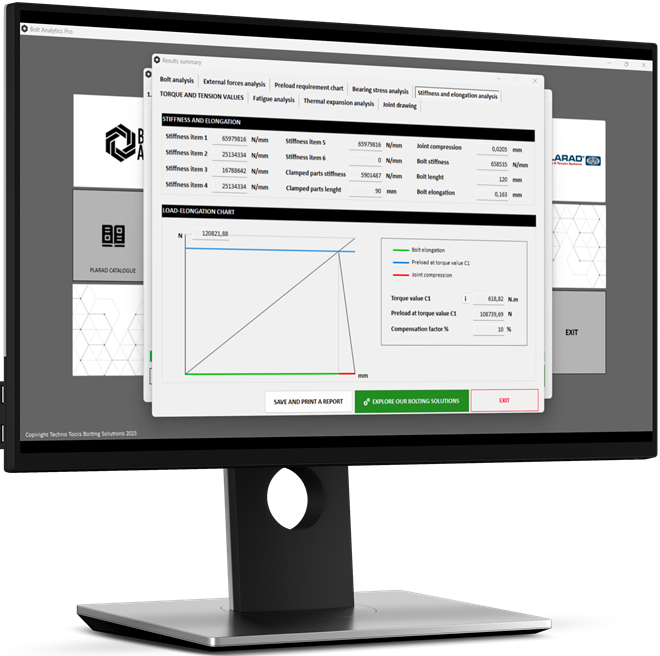

In questa sezione puoi eseguire un'analisi completa e dettagliatissima del tuo giunto bullonato, il simulatore calcolerà tutti i parametri essenziali ed eseguirà simulazioni per verificare se il bullone scelto e le sezioni del giunto sono in grado di sopportare con successo le forze agenti.

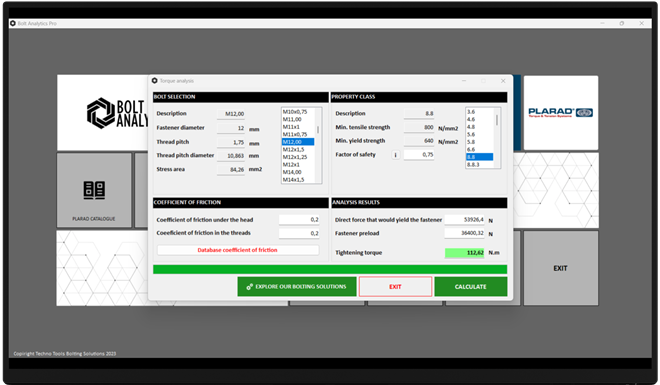

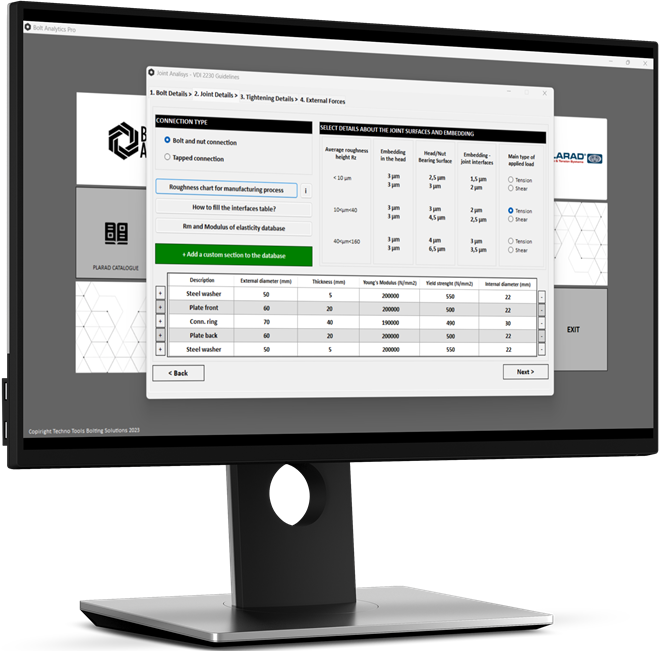

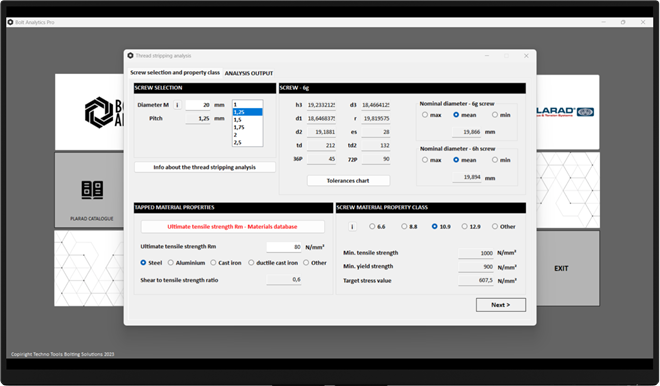

Scegli il bullone del tuo progetto in maniera rapida e intuitiva, seleziona la classe di resistenza e il fattore di sicurezza rispetto al limite di snervamento, il tipo di testa del bullone (esagonale, brugola, flangiata), la lunghezza del bullone e della parte filettata. Puoi anche importare i dati di un progetto già salvato in precedenza e modificare rapidamente i singoli parametri del nuovo progetto.

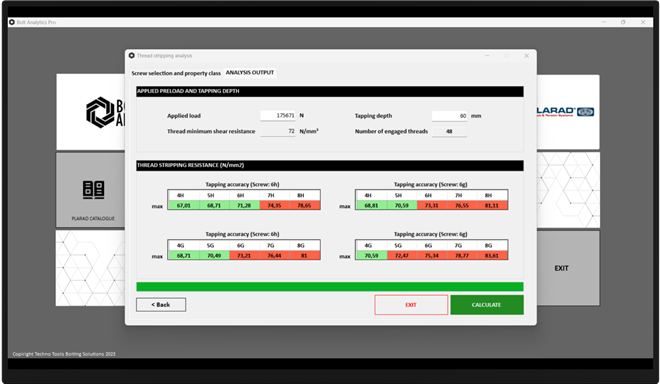

Schermate dei risultati semplici e intuitive

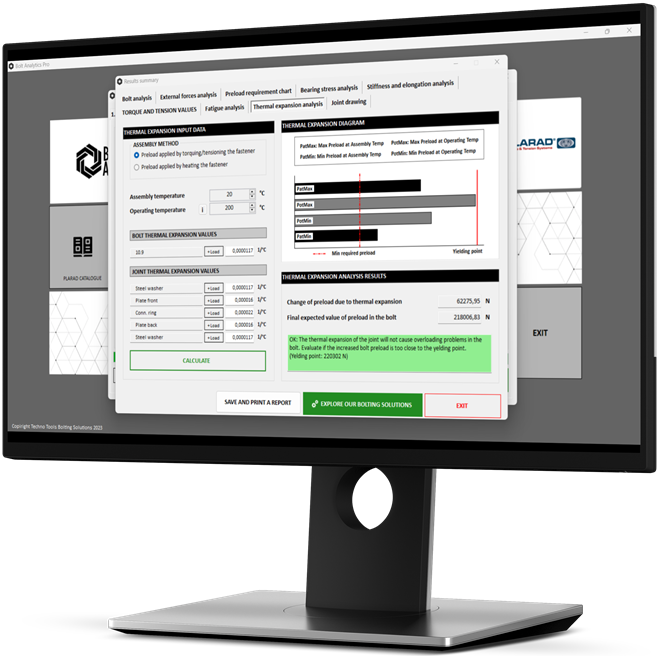

Riepilogo immediato dei dati inseriti e calcolo del precarico massimo e minimo che verrà trasferito al bullone in base al metodo di serraggio prescelto considerando l'accuratezza della strumentazione e al fattore di sicurezza inserito, oltre a questo verrà indicato il precarico rispetto al quale si arriverà allo snervamento del bullone.

Semplice e intuitivo grafico dove è possibile verificare a livello visivo se esista un fattore di sicurezza accettabile tra precarico minimo richiesto dalla tua applicazione e il range del precarico effettivamente trasferibile al bullone.

Analisi dello stress relativo alle aree di contatto tra le diverse sezioni del giunto (compresa la testa del bullone e il dado se presente) con indicazione dei singoli fattori di sicurezza e intuitivo box con il risultato dell'analisi (OK / NOT-OK).
Questa analisi è di fondamentale importanza per prevenire importanti perdite di carico.

Infine viene visualizzato un disegno in sezione per fornire una conferma visiva dei dati geometrici inseriti, con la possibilità di salvare un report della simulazione appena effettuata.

Bolt Analytics Pro è il software professionale di analisi e calcolo complementare ai programmi CAD e FEM in grado di determinare se un giunto bullonato sosterrà con successo o meno le forze che vi ci agiscono.

Se il giunto è in fase di progettazione, è possibile stimare la dimensione e le caratteristiche del bullone richiesto per l'applicazione.

Se si vuole invece effettuare l'analisi di un assieme già esistente (analisi retroattiva), è possibile inserire i dati relativi al giunto ed eseguire calcoli dettagliati per implementare in produzione nuove e più precise specifiche di coppia e precarico.

Scarica Bolt Analytics PRO adesso se vuoi iniziare a semplificare da subito la progettazione delle tue giunzioni bullonate.
